Nguồn gốc:
Trung Quốc
Hàng hiệu:
LINK-MI
Số mô hình:
LM-SF02
Liên hệ với chúng tôi

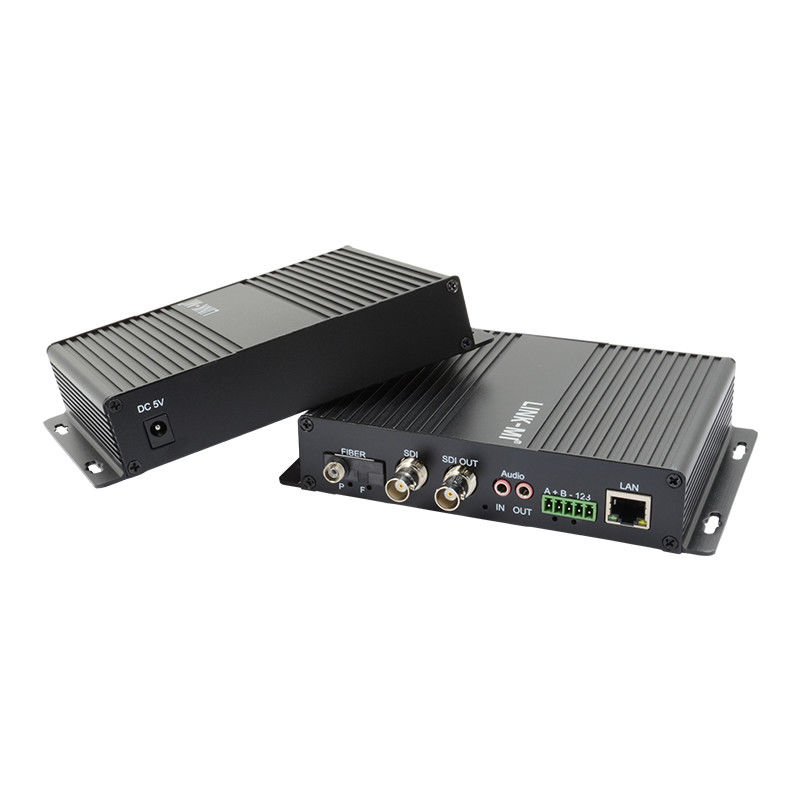

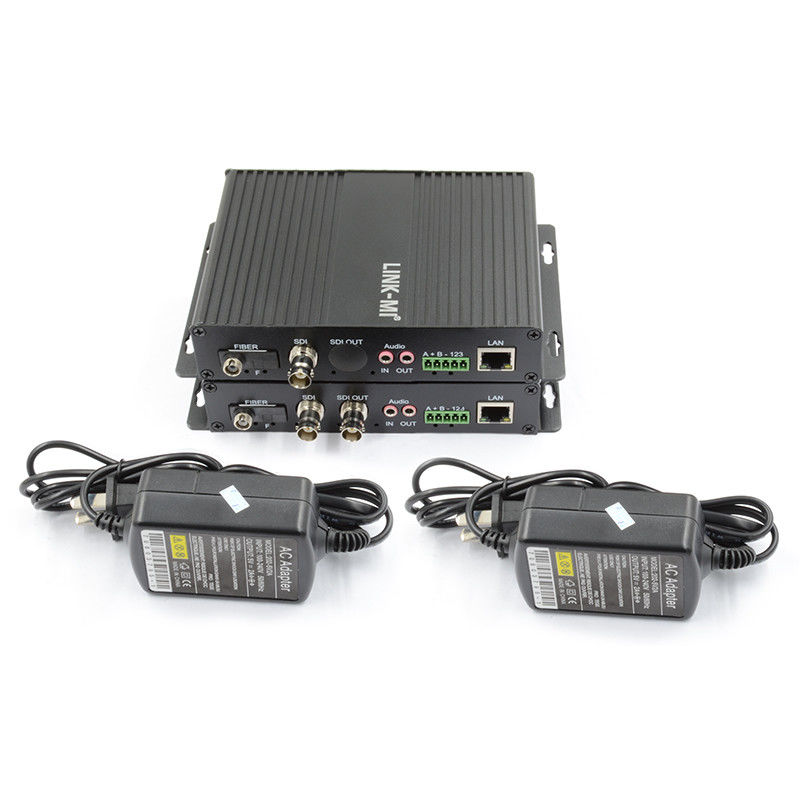

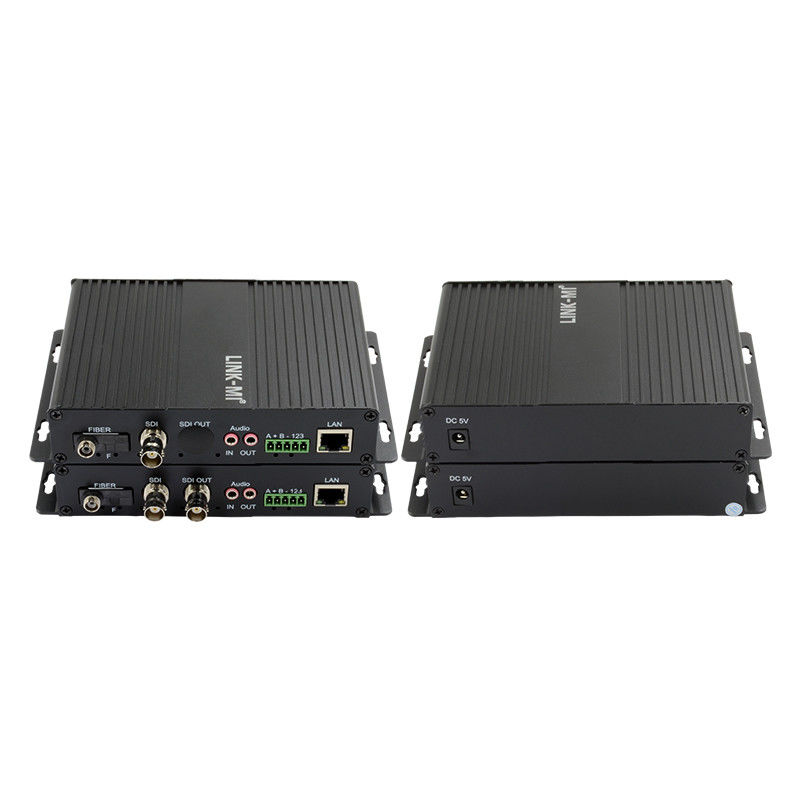

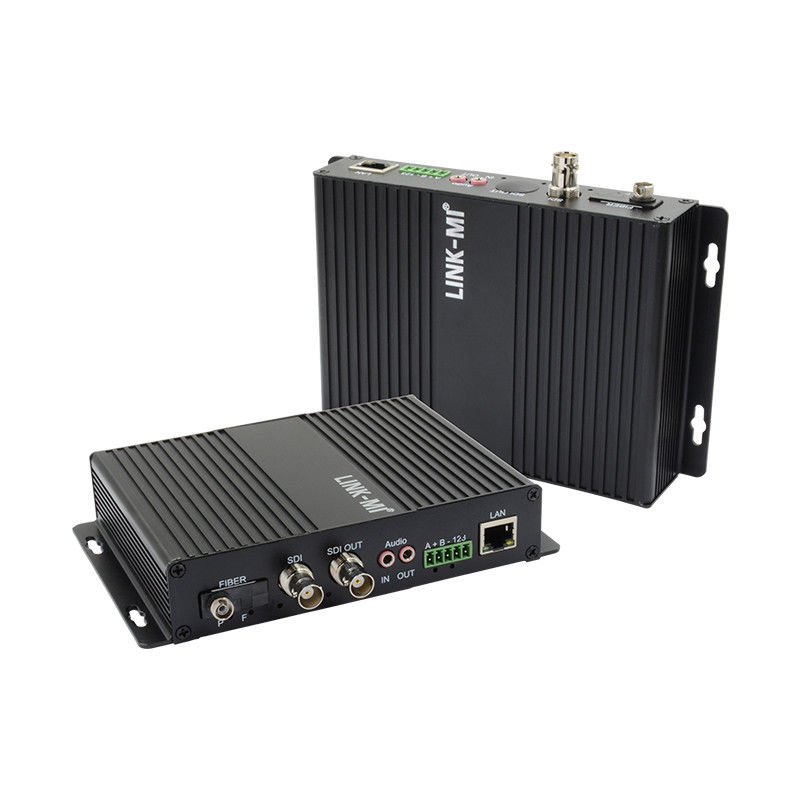

Bộ chuyển đổi SDI Data Media Fiber
Lời giới thiệu
LINK-MI LM-SF02 Chuyển đổi HD/3G-SDI sang sợi bao gồm một bộ phát và máy thu, đây là một thiết bị truyền chi phí thấp cho video HD/3G-SDI một chiều,1ch 10/100M Ethernet và 1ch rs422 dữ liệu qua một chế độ và đa chế độ truyền cáp sợi quangNó được thiết kế bằng công nghệ truyền quang kỹ thuật số và hỗ trợ tín hiệu SMPTE292M / SMPTE259M / SMPTE424.hỗ trợ 16PCS thẻ nhận đầu vào với 2pcs 90 ~ 240V nguồn cung cấp điện.
Đặc điểm
1. Video 3G / HD-SDI ( tín hiệu âm thanh nhúng) qua sợi với truyền đường dài không mất mát
2. Hỗ trợ truyền dữ liệu điều khiển 1CH đơn hướng hoặc BIDI RS485 hoặc RS422 hoặc RS232, 1ch full duplex 10/100M Ethernet.
3. ASIC tích hợp công nghệ thiết kế với các quyền sở hữu trí tuệ độc lập cốt lõi
4Thiết kế mạch tiên tiến, chương trình phần cứng đầy đủ để đảm bảo độ tin cậy của thiết bị, tính nhất quán và ổn định
5Được sử dụng rộng rãi trong truyền hình trực tiếp, hội nghị video độ nét cao, giám sát video độ nét cao và các lĩnh vực khác
6. Hỗ trợ truyền sợi một chế độ hoặc nhiều chế độ (người dùng cần xác nhận loại cáp truyền)
7Cung cấp giao diện sợi LC / FC / SC / ST thường được sử dụng
8. Khoảng cách truyền tối đa lên đến 120KM trên sợi một chế độ
9. 3G-SDI cao kỹ thuật số truyền hình và tín hiệu âm thanh quang học
10. Điều chỉnh đến SDI 270Mbps, 1.485Gbit tốc độ và 3G tự động
11Chấp nhận tùy chỉnh và chế độ kinh doanh OEM
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | đa chế độ 850nm / 1300nm, đơn chế độ 1310nm / 1550nm |
| Năng lượng đầu ra | -10~-4dBm |
| phạm vi mất mát chuỗi được phép | 18dBm ~ 35dBm |
| Sợi quang | 50/125u đa chế độ,62.5/125u đa chế độ,9/125u đơn chế độ |
| Độ nhạy nhận ánh sáng | <= 30dBm |
| Kết nối quang học | LC FC,ST,SC (có thể chọn),sợi đơn hoặc kép |
| Khoảng cách | 0 ~ 500M (MM) / 0 ~ 80KM (SM) |
| Video-SDI | |
| Loại tín hiệu SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Định dạng video |
1920*1080P60;1920*1080P50;1920*1080P30;1920*1080P25 1920*1080P24; 1920*1080I601920*1080I50; 1280*720P60; 1280*720P50; 525i; 625i |
| Tỷ lệ dữ liệu | 270Mbit/s - 1.48Gbit/s, 3Gbit/s |
| Cáp cân bằng |
Cáp EQ tự động (cáp Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s,80m @ 3Gbit/s |
| Bộ kết nối | BNC 75 Ohm |
| Video-General | |
| Năng lượng đầu vào | 5V, 0,2-2,0A |
| Tiêu thụ năng lượng (tối đa) | Máy phát: 2.5W Máy thu: 2.5W |
| Nhiệt độ hoạt động | -20°C đến 60°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm hoạt động | 0 ~ 95% (không ngưng tụ) |
| Màu vỏ | Màu đen |
| Vật liệu vỏ | nhôm |
| Cấu trúc | 15.5x12x3.2cm |
| Trọng lượng ròng | 1kg mỗi cặp |
| Vật liệu vỏ | Nhôm |
| MTBF: | >100000 giờ |
| Dữ liệu | |
| Giao thức dữ liệu | RS422 |
| Tỷ lệ dữ liệu | 0~500 Kbps |
| Tỷ lệ lỗi | < 10- 9 |
| Bộ kết nối | Nhà ga Phoenix |
| Ethernet | |
| Chế độ làm việc | Full duplex/half duplex |
| Tỷ lệ dữ liệu | 10/100Mbps (AUTO) |
| đầu cuối kết nối | RJ45 |
| Lưu ý:Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước | |
Mô tả bảng
Câu hỏi thường gặp
Q1: Bạn là một nhà máy hoặc công ty thương mại?
A1: Là một nhà sản xuất chuyên nghiệp, chúng tôi cung cấp các sản phẩm liên quan đến HDMI hơn 10 năm ở Trung Quốc.
Q2: Tại sao chúng tôi nên chọn bạn?
A2: Chúng tôi có thể cung cấp sản phẩm với giá nhà máy, chất lượng tốt, dịch vụ tốt nhất và bảo hành lâu dài.
Q3: Còn dịch vụ sản phẩm của bạn?
A3: Chúng tôi có thể cung cấp OEM và ODM, in thương hiệu của bạn, thiết kế của bạn trên sản phẩm dựa trên số lượng đặt hàng của bạn.
Q4: Còn về các điều khoản thanh toán?
A4: Chúng tôi chấp nhận chuyển khoản ngân hàng, liên minh phương Tây, tiền gram, paypal, ngân hàng Trung Quốc hoặc tiền mặt như thanh toán.
Q5: Làm thế nào bạn vận chuyển gói?
A5: DHL, Fedex, EMS, bằng không, bằng đường biển...v.v.
Q6: Những loại bảo hành bạn cung cấp?
A6: Nhóm dịch vụ sau bán hàng tuyệt vời của chúng tôi sẽ cung cấp hỗ trợ kỹ thuật trực tuyến cho bạn. Chúng tôi cung cấp bảo hành một năm cho sản phẩm của chúng tôi.
Q7: Làm thế nào tôi có thể mua các sản phẩm tôi cần nếu không có giá trên trang web?
A7: Bạn có thể gửi cho chúng tôi câu hỏi của bạn về các sản phẩm bạn cần. bán hàng của chúng tôi sẽ trả lời bạn trong vòng 24 giờ để giúp bạn đặt hàng.
Hướng dẫn sử dụng:
LM-SF02 20KM SDI Dữ liệu truyền thông Fiber Converter Extend...
